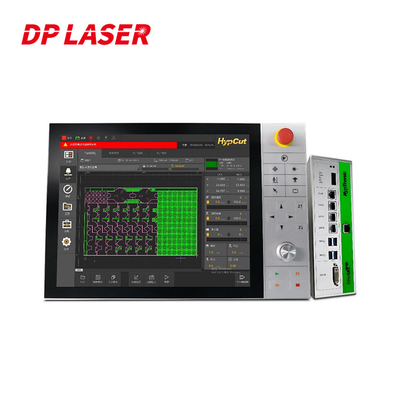

Hypcut Bus-Tipi Özel Lazer Kontrol Sistemi FSCUT 8000A Yüksek Güç

FSCUT 8000A Yüksek Güçlü Hypcut Bus Tipi Adanmış Fiber Lazer Kesim Makinesi Kontrol Sistemi

Temel giriş

FSCUT8000 sistemi, 8KW ve üzeri ultra yüksek güçlü fiber lazer kesim gereksinimleri için üst düzey bir akıllı veri yolu sistemidir.Kararlılık ve güvenilirlik, uygun dağıtım, kolay hata ayıklama, güvenli üretim, zengin işlevler ve mükemmel performans özelliklerine sahiptir;modüler, kişiselleştirilmiş, otomatikleştirilmiş ve bilgi tabanlı çözümleri destekler ve sağlar.Şu anda piyasada nispeten olgun ve üst düzey bir veri yolu tipi özel lazer kesim sistemi bulunmaktadır.

Özellik

1.Fonksiyon
Proses: Orta ve ince plakalar için endüktif olmayan perforasyon, kalın plakalar için yıldırım perforasyonu, çok seviyeli perforasyon, perforasyon ve cüruf giderme, takip eden titreşim bastırma, hava basıncı kapalı döngü ve katman katman ince teknoloji, vb. ., yüksek güçlü kesmenin verimliliğini ve kararlılığını büyük ölçüde artırır ve ekipman gücünün temel rekabet gücünü artırır.

Görsel artık malzeme: Cep telefonu fotoğraf düzeni ile birlikte, takım tezgahı görsel konumlandırma, artık malzemenin ultra verimli geri dönüşümünü ve yeniden kullanımını gerçekleştirir.

Kondansatör kenar bulma: 500 mm/sn yüksek hızlı ve yüksek hassasiyetli kapasitör kenar bulma ve ayrıca özel şekilli gereksinimlerini karşılamak için manuel, iki noktalı, üç noktalı, dört noktalı ve diğer kenar bulma yöntemlerini sağlar. malzeme kenar bulma ve daha yüksek hassasiyetli kenar bulma.

Çizim formatı desteği: orijinal ekolojik DXF, G kodu ve diğer çizimlerin doğrudan çıktı işlemesini destekler;CypNest tarafından üretilen LXDS ve NRP özel dosyalarının yüksek hızlı okuma ve yazma işlemlerini ve işlenmesini destekler.

UI: rehberli, görsel etkileşim, öğrenmesi kolay.

Otomasyon: Daha fazla pazar gelişimini karşılamak için çevrimiçi bobin kesme, çift kafalı bobin kesme, entegre boru sac kesme ve ultra geniş format alt bölgesel işleme gibi otomasyon çözümlerini destekler.

Uygun bakım: odak testi ve kalibrasyonu, optik yol kirliliğinin fotoğraf kağıdı algılaması ve osiloskop izleme servosu gibi ürün çalışma verilerini sağlayın.

Bilgilendirme: Baichu Health Cloud, mes ve diğer sistemlere bağlanın, ekipman bileşenlerinin kullanım durumunu toplayın ve ekipmanın hizmet ömrünü uzatmak için ekipman bakımını akıllıca analiz edin ve hatırlatın.

Çizim: Hata ayıklama ve ayarlama verimliliğini artıran üçüncü taraf yazılımların işbirliği olmadan HypCut işleme sisteminde grafik izini doğrudan çizebilir veya düzenleyebilirsiniz.

Kullanışlı işlevler: tek tuşla kesme, memeleri temizleme, otomatik kalibrasyon, otomatik yağlama, çalışma masası değişimi ve alt bölgesel toz emme gibi standart modüler işlevler sağlayarak ekipmana daha fazla satış noktası ekler.

2.Kontrol ile ilgili
BC-LINK: Görüntü sinyallerinin, IO sinyallerinin ve USB sinyallerinin parazit önleyici ve ultra uzun mesafeli iletimini sağlamak için kendi geliştirdiği BC-LINK iletişim teknolojisi.

Servo PID otomatik optimizasyon: Servo parametre hata ayıklamasını tamamlamak için tek tıklama, teorik kontrol ilerlemesi ± 0.01 mm içindedir.
Akıllı donanım: veri yolu oransal valfini, lazeri ve akıllı kesme kafasını destekler, tam kapalı döngü 1+1>2 efekti gerçekleştirir, performansı ve kararlılığı artırır.

Güvenlik: tork sapması çarpışma önleyici koruma, çift tahrikli dengenin gerçek zamanlı kalibrasyonu, havada hareket eden engellerden kaçınma, akıllı kurbağa sıçraması ve diğer işlevler.

Doğruluk: Teorik yörünge doğruluğu ±0,005 mm, konumlandırma doğruluğu 0,01 mm ve tekrar konumlandırma doğruluğu 0,01 mm'dir.

Hız: maksimum 5G hızlandırma desteği, maksimum tek eksen hızı 300m/dak.

İletişim: RTOS gerçek zamanlı sistem çözümü benimsendi ve iletişim döngüsü 1 ms'ye kısaltıldı.

Algoritma: Cihazın hızlı ve yumuşak çalışmasını sağlamak ve cihazın hizmet ömrünü iyileştirmek için asimetrik bir hızlanma ve yavaşlama algoritması sağlayın.

Yükseklik ayarı: Yüksek performanslı BCS100 yükseklik kontrolörü, takip kararlılığını ve performansını daha da geliştiren bir veri yolu gerçek zamanlı takip sistemine yükseltilir.

Uygulanabilir Endüstriler

8000W'ın üzerindeki ultra yüksek güçlü fiber lazer kesim makineleri için uygundur.Sac fabrikalarında, otomatik üretim hatlarında ve büyük işleme istasyonlarında yaygın olarak kullanılmaktadır.

FSCUT 8000A
